一、系统概述

智能照明管理系统主要对公共照明进行包括远程控制开关、照明回路运行状态和手自动状态监测就地控制等监控，系统预留接口对接照明用电数据，在帮助用户提高管理效率的同时，还能够结合实际运行情况及业务模式，通过制定合理的控制模式实现照明节能。

二、系统结构

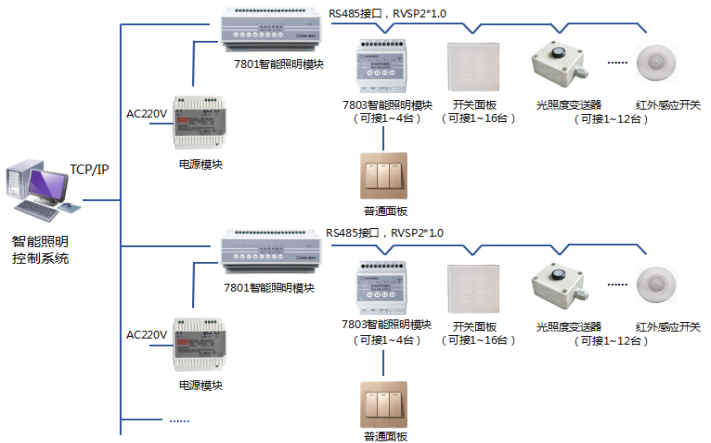

三、系统功能

1.1远程控制

  操作人员可通过监控中心的软件界面开关远程控制的单个或多个照明回路。

1.2定时控制

  系统按照设定的时间程序，自动地进行开/关灯控制,时间程序可根据用户需要任意修改。比如：早上八点半所

有灯全部点亮，中午休息时灯光微亮，下午五点半大部分灯光准时熄灭，既充当闹铃又节能环保。

四、主要产品

1.智能照明模块（8路）

1.1产品概述

EHS-ZM-E7801智能照明模块，产品广泛应用于商厦、学校、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控。

1.2产品图片

1.3产品特点

1) 具有远程集中控制与本地控制功能；

2) 具有消防联动功能（强启或强切可选，默认强启）；

3) 负载状态显示功能；

4) 可编程自动控制（每回路可设定开关时间）；

5) 具有远程编程和管理功能；

6) 通讯方式与中心Tcp协议通信，与扩展模块或传感器RS485通讯，标准MODBUS协议；

7) 多路开关量输入，可以连接各种开关量设备，例如人体红外感应、微博感应开关。通过485总线可以连接，光照度检测、总线式开关面板等；

8) 无线功能，配置wifi或2G4G无线路由器。

1.4技术参数

  工作电压：DC24V±10%

  工作电流：≤200mA

  输出控制常开触点容量：AC220V/16A

  输出回路：8路（8进8出）

  安装方式：标准导轨安装

  外形尺寸（长×宽×高）：162mm×90mm×65mm

  工作温度：-10℃～+55℃

  存储温度：-20℃～+60℃

2.智能照明模块（4路）

1.1产品概述

 EHS-ZM-E7801智能照明模块，产品广泛应用于商厦、学校、公园、体育馆、展览馆、工业园区、机场、铁路、

车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控。

1.2产品图片

1.3产品特点

  1）具有远程集中控制与本地控制功能；

  2）负载状态显示功能；

  3）自动控制（每回路可设定开关时间）；

  4）具有远程编程和管理功能；

  5）通讯方式RS485通讯，标准MODBUS协议；

  6）4路DI，连接4个多线制开关面板。

1.4技术参数

  工作电压：DC24V±10%

  工作电流：≤150mA

  输出控制常开触点容量：AC220V/10A

  输出回路：4路（4进4出）

  安装方式：标准导轨安装

  外形尺寸（长×宽×高）：90mm×72mm×65mm

  工作温度：0℃～+40℃

  存储温度：-20℃～+60℃
